Обзор российских средств управления электропитанием
Анализируем российские устройства удаленного управления электропитанием. Рассматриваем различные функции и предлагаем рекомендации по выбору оборудования.
Ранее в рамках сравнительных обзоров я писал о российских программных продуктах, таких как антивирусы, дистрибутивы Linux и системы резервного копирования. Но не программами едиными жива ИТ-инфраструктура.
В этой статье пойдет речь, наверное, о самом уязвимом, что только может быть в ИТ, – о стабильной подаче электроэнергии.
И об оборудовании, которое помогает нам этого достичь, – для удаленного управления электропитанием.
Данные устройства прошли большой и тернистый путь – от блоков розеток с функцией отключения по сети до настоящих интеллектуальных автоматических систем, способных защитить оборудование и людей, работающих с ним, от самых опасных аварий, таких как короткое замыкание.
О функциях полезных и не очень
Как было сказано выше, в минимальном варианте предполагается, что удаленное управление электропитанием должно уметь выключать и включать подачу электроэнергии. То, что сейчас мы называем управляемой розеткой. Однако мир не стоит на месте и для грамотного контроля за распределением электроэнергии уже мало суметь что-то включить или выключить. Современные устройства предполагают наличие более продвинутых и очень интересных функций, о которых пойдет речь ниже.
Безусловно полезные функции
Это функции, в первую очередь отвечающие за безопасность, во вторую – за бесперебойную работу подключенного оборудования. Ниже приводится список наиболее известных из них.
• Избирательная защита от короткого замыкания (КЗ) и перегрузки. То есть когда при критической ситуации отключается только устройство, ее вызвавшее, а не все оборудование, подключенное к PDU, или выбивает общий автомат на стойку или целиком машинный зал.
• Диагностика наличия корректно подключенного заземления. Без хорошего заземления возрастает опасность для людей, работающих с электрооборудо-ванием, и вероятность повреждения самого оборудования.
• Счетчики электроэнергии на каждом отдельном выводе. Помимо мониторинга и защиты от перегрузки, просто полезно знать ответы на вопросы: «А сколько потребляет наша инфраструктура? Не пора ли как-нибудь оптимизировать энергопотребление?» – и так далее.
• Задаваемая очередность включения для запуска оборудования в нужном порядке. В первую очередь для защиты от пиковой нагрузки за счет распределения во времени пусковых токов. Также может использоваться как средство упорядочивания включения оборудования, то есть сначала можно только включить коммутаторы, потом дисковые «полки», за ними – модули управления хранилищами, серверы и так далее.
• Автоматический ввод резерва (АВР). Для реализации этой функции требуются две линии электроснабжения, подключенные к двум вводам. При пропадании или ухудшении характеристик электропитания на одной из линий устройство автоматически переключается на другую. Для потребителей этот процесс происходит прозрачно и безболезненно, то есть без отключения.
• Удаленное управление питанием отдельных выводов. Этой функции посвящен раздел ниже.
Также к безусловно полезным функциям можно отнести:
• удобный графический веб-интерфейс;
• интерфейс командной строки CLI при подключении через SSH;
• наличие синхронизации системного времени по протоколу NTP;
• наличие возможности обновления встроенного программного обеспечения;
• мониторинг и оповещение о критическом состоянии. В том числе при достижении высокой отметки потребления мощности. Например, по протоколам SNMP v1/2c и SNMP v3;
• возможность обновления встроенного ПО.
О функциях приятных, но избыточных
Иногда устройствам придают некоторые функции, которые в принципе полезны, но при ближайшем рассмотрении являются не такими уж важными и вызывают неоднозначное мнение. Например, мне лично нравится идея с розетками IEC LOCK, имеющими простую защиту от случайного выдергивания кабеля из разъема на выводах. Но, к сожалению, за все приходится платить.
Применение такого разъема по сравнению с обычным IEC C14 ведет к удорожанию устройства. Помимо этого, нужно использовать более дорогие кабели. Разумеется, комплект кабелей прилагается вместе с устройством, но и за эту полезную функцию тоже заплатит потребитель. Если же нужны кабели другой длины, приходится приобретать их отдельно.
Еще одна, на первый взгляд неплохая идея – снабжать подобные устройства встроенным коммутатором. Действительно, можно обеспечить некоторый выигрыш, когда после подключения устройства управления можно использовать его встроенные Ethernet-порты. Но это снова ведет к удорожанию в целом, мало того, система получает дополнительную точку отказа в виде этого мини-коммутатора. В итоге покупатель скорее проиграл, чем выиграл.
Сюда же можно отнести всевозможные GSM-модемы, встроенный Wi-Fi-модуль и другие замечательные вещи. Не стоит забывать, что это в итоге все равно трата дополнительных денег и еще одна точка отказа.
Порой достаточно странно выглядят попытки внедрить как можно больше дополнительных опций. Например, расширенные функции климат-контроля, сбора информации об оборудовании, подключение всевозможных реле и других занятных вещей.
Такое вот желание создать SkyNet из фильма «Терминатор» на базе обычного устройства удаленного контроля электропитания.
Для таких целей есть специализированные решения со своими периферийными датчиками, программами обработки информации и так далее. Подход по принципу «все-в-одном» далеко не всегда оправдан.
Поэтому всегда стоит задавать себе вопросы: «За что в итоге предлагают заплатить покупателю? И есть ли возможность выбрать более надежный или экономичный вариант?»
Зачем нужна сертификация
Среди разработчиков новых технологий принято считать, что всевозможные требования сертификации и лицензирования исходят от бюрократизации общества, но отнюдь не от здравого смысла.
Однако защита электропитания чаще всего связана с другими аспектами: охраной труда и правилами техники безопасности. При неправильной работе электрооборудования возможны любые трагические последствия, в том числе пожар, поражение людей электрическим током и другие.
Поэтому будем считать, что, если фирма-разработчик не удосужилась получить соответствующий документ, это говорит об отношении к потребителю в плане обеспечения его безопасности.
Описание устройств удаленного управления электропитанием
Прежде чем перейдем к описанию устройств, я хотел бы отметить одну деталь.
Многие функции повторяются в каждом устройстве. Например, управление через веб-интерфейс, возможность отключения выводов и так далее. Каждый раз перечислять эти пункты нет смысла. Вместо этого предлагаю остановиться на деталях, которые мне показались интересными.
Если же нужны дополнительные подробности, в разделе Источники можно найти ссылки и сравнить те или иные возможности устройств.
...
Resilient Power Control Module (RPCM) от компании «АРСИЭНТЕК»
В случае c Resilient Power Control Module, или для краткости RPCM, нужно говорить именно о целой продуктовой линейке для удаленного контроля электропитания. На данный момент существует три устройства, точнее три модификации.
Рисунок 1. Модель RPCM 1502 на 16 ампер
Модель RPCM 1502:
• входящий ток до 16 А;
• подключается двумя разъемами IEC-320-C20;
• имеет расширенные функции управления вводами, в том числе отключение ввода, включение и идентификацию для определения местоположения;
• имеет автоматический ввод резерва (АВР) – при пропадании или ухудшении характеристик электропитания на одном из вводов устройство автоматически переключает потребителей на другой ввод без прерывания подачи электропитания.
Модель RPCM 1532:
• входящий ток до 32 А;
• подключается двумя разъемами 2P+E 32A 250V на 32 А;
• имеет расширенные функции управления вводами, в том числе отключение ввода, включение и идентификацию для определения местоположения;
• имеет автоматический ввод резерва (АВР).
Рисунок 2. Модель RPCM 1532 на 32 ампера
Модель RPCM 1563 (также Mining Edition, ME):
• входящий ток до 63 А;
• подключается одним разъемом 2P+E 63A 250V на 63 A;
• не имеет автоматического ввода резерва (АВР).

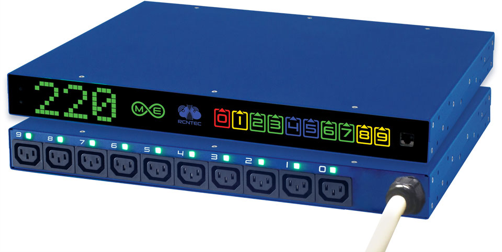

Рисунок 3. Модель RPCM ME (1563) на 63 ампера
Данные устройства (за исключением Mining Edition с одним вводом, у которого нет АВР) имеют полный набор из перечня «Безусловно полезные функции», описанного в начале статьи. То есть клиент не переплачивает за то, что ему скорее всего не пригодится, но при этом имеет все необходимое для управления электропитанием.
Но мне, в свою очередь, хочется отметить две вещи.
Информационный дисплей на лицевой панели. Помимо того, что просто красиво смотрится, он может демонстрировать:
• напряжение в вольтах;
• силу тока в амперах;
• значение мощности в ваттах;
• IP-адрес;
• MAC-адрес;
• серийный номер;
• серийное имя (словесный аналог серийного номера).
Кроме этого, на лицевой панели размещены индикаторы вводов и выводов с цветовой дифференциацией сигнала. То есть по цвету можно определить состояние ввода или вывода и сразу понять, что нужно делать.
На задней панели рядом с номерами выводов и вводов находятся светодиодные индикаторы, помогающие определить состояние и местоположение нужного ввода или вывода.
Высокая плотность управляемых выводов электропитания со счетчиками электроэнергии на 1U. Особенно если речь заходит о системах с АВР – здесь у RPCM практически нет равных. Требования к безопасности и охране труда в RPCM стоят на первом месте. Это видно и по толщине кабелей, и по типу используемых разъемов, и по количеству полученных сертификатов.
Рисунок 4. Веб-интерфейс моделей RPCM 1502 (16 A) и RPCM 1532 (32 A)
Рисунок 5. Веб-интерфейс модели RPCM ME (1563) на 63 A
Сертификаты. Компания «АРСИЭНТЕК» серьезно подошла к этому вопросу. На данный момент есть необходимые сертификаты пожарной и электробезопасности Таможенного союза, а также документы, подтверждающие соответствие директиве 2014/30/EU об электромагнитной совместимости и директиве 2014/35/EU о низковольтном оборудовании для стран Евросоюза.
